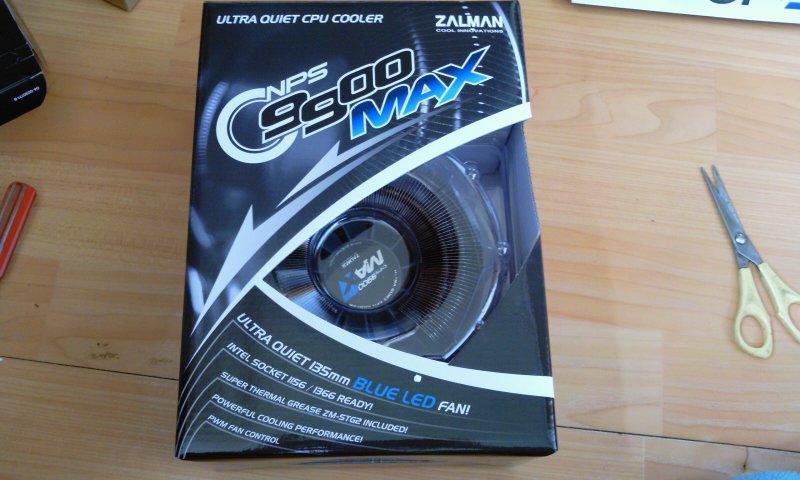

요즘 위기를 맞고 있는 잘만사의 CNPS 9900 MAX 쿨러.

원통형 쿨러로 Blue LED 팬이 달려있다.

동일 모델로 RED LED가 달린 쿨러도 있다.

11년 2월 22일 다나와 최저가 기준 68,000원





역시 잘만답게 거울 래핑이 돋보인다.




쿨러는 생각보다 크다.


백 플레이트 장착을 위해 기존 메인보드에 설치된 쿨러 가이드는 제거해야 한다.


요놈은 Intel용 브라켓.

네 곳의 나사를 조금 푼 후, 브라켓을 끼우고 다시 나사를 조인다.



제거된 기존 쿨러 가이드.


백 플레이트와 쿨러를 고정시키기위해 너트를 끼운다.


그리고 보호캡을 씌운다.



완성.


로딩블록을 붙이고,


메인보드와 직접붙는 면에 양면테잎을 붙인다.


메인보드의 뒷면에 칩이 깔리지 않도록 잘 확인하여 백 플레이트를 붙인다.

양면테잎의 접착력이 제법 강하므로 한번에 잘 붙여야 한다.


CPU를 설치하고 동봉된 서멀그리스를 골고루 발라서 펴 준다.


쿨러 방향에 유의해서 쿨러를 얹져놓고, 은색 볼트로 네 귀퉁이를 쿨러에 포함된 육각렌치를 이용해 잘 조여준다.


설치 완료.

동봉된 저항을 사용해도 되고 안해도 된다.

난 저항을 사용하지 않았고, 윈도우 설치후 기본 아이들시 15도 까지 떨어지는 온도를 확인할 수 있었다.

'Computer > 제품 정보' 카테고리의 다른 글

MSI HD6850 R6850 1G PE/OC  (0) 2011.02.26
Super Flower SF-600P14XE Golden Green  (0) 2011.02.26
잘만 CNPS 9900 MAX Blue  (1) 2011.02.26
AMD 투반 X6-T1090 + 삼성 DDR3 10600 4G * 2  (0) 2011.02.26
기가바이트 890GPA-UD3H  (0) 2011.02.24
잘만 Z9 Plus 미들타워 케이스.  (3) 2011.02.24
Posted by JHoo.
* 지나친 햇볕으로 인해 푸르스름한 사진이 몇몇 끼어 있습니다 -_-;

영감이 선택한 잘만의 Z9 PLUS 케이스.

11년 2월 23일자 기준 다나와 최저가 69.000원.


하단부에 120mm 쿨러를 장착할수 있으며, 먼지필터가 달려있다.

케이스 지지대에는 진동, 소음 방지를 위한 고무패드가 달려있다.


보통 하단 파워 장착 케이스와 비슷한 구조의 후면부.

수냉홀 역시 마련되어 있다.


상단엔 총 2개의 120mm팬 장착이 가능하며, 기본적으로 1개의 Blue LED 쿨러가 장착되어 있다.


온도센서와 케이스에 장착된 상단, 전면부 쿨러의 RPM조절이 가능한 조절레버(개별 조절 불가), USB2.0 , 오디오 포트,

HDD LED 와 리셋버튼이 자리잡고 있다.

전면부는 타공망 처리 되었으며, 먼지필터가 모두 장착되어있다.


사이드 판넬에도 역시 Blue LED 120mm 쿨러가 달려있고, 아크릴판도 보인다.


설명서와 구성물.

선정리시 짧아질수 있는 CPU 8PIN 보조전원 연장선이 동봉되어 있다.



내부모습.




전면부 Blue LED 120mm 쿨러.


SDD장착을 위한 가이드도 기본적으로 달려있다.

'Computer > 제품 정보' 카테고리의 다른 글

AMD 투반 X6-T1090 + 삼성 DDR3 10600 4G * 2  (0) 2011.02.26
기가바이트 890GPA-UD3H  (0) 2011.02.24
잘만 Z9 Plus 미들타워 케이스.  (3) 2011.02.24
SKY TV HD PCI 2012  (7) 2010.09.02
이엠텍 Black Devil BD530 - 80+  (2) 2010.07.24
U-Board Black  (1) 2010.06.29
Posted by JHoo.

영감네 쿨러를 교체 해주고 습득한 잘만 CNPS 10X Performa.

현재 다나와 인기순위 1등!!

인기순위 1등보다는 성능이 중요한 것이지만

잘만이라는 이름과 여러 사용 후기들을 보아 그나마 가성비를 만족하며 나름 성능도 내어 주는듯 했다.


쿨러 교체전 기본 쿨러가 내어주는 성능.

시모스에서 확인한 CPU온도는 자그마치 39도이다 ㅋㅋㅋ


날라오다가 한방 잡수신 쿨러.

뽁뽁이가 터져서 찢어져 버렸다.

다행히 박스엔 약간의 긁힘만 있고 이상무.


역시나.

저놈의 무료다운 이용권은 제발 좀 안보내 줬으면 좋겠다.

집에 널린 무료다운 이용권만 20장이 넘어가는듯하다.

친구네 겜방에 가면 몇천장이 쌓여있다는...


박스를 개봉하자 설명서와 백 플레이트, 방열판 상단의 모습과 기타 부수기재가 들어있다.


쿨러는 120mm짜리 PWM 팬이 들어있다.


바이오스타 TA890FXE 보드를 주문했었는데 이상한 백패널 I/O쉴드가 들어있어서

국내 유통을 맡고있는 유니텍에 문의 접수를 했더니 백패널을 보내줬다.

귀찮아서 며칠째 방에 방치해뒀다가 쿨러 설치할겸 백패널도 교체하기로 했다.


아름다운가게와 함께하는 무슨 무슨 어쩌고 저쩌고..

저게 뭐지?

하고 열어봤더니


이거슨...

홈플러스 마트에서 봤었던 커피다. ㅎ

이렇게나마 작지만 잘못 배송된 물건에 대한 보답을 받았다는 느낌에

약간은 기분이 좋아졌다.


기본 쿨러를 제거하자 쿨러에 패드 형태로 붙어있던 그리스가,

발열로 인해 녹아 액체 상태로 되어있었다.

녹은 그리스를 보니 쿨링 면적이 어느정도였는지 짐작이 간다 ㅋㅋ


오염된 저질 그리스를 휴지로 말끔히 딲아냈다.


AM3 용 클립을 설치하기 위해 베이스 블럭을 고정하는 볼트 4개를 약간 풀어줘야 한다.


그리고 함께 들어있는 AMD 클립 A를 양쪽으로 끼워 볼트를 고정시킨다.

장착시에 베이스 블럭에 있는 홈과 클립에 있는 홈을 일치시켜야 한다.


백 플레이트에 너트를 조립할 차례.

AMD 소켓타입에 맞는 구멍에 너트를 삽입하고,


이렇게 사이드 갭을 끼워준다.


로딩블록의 스티커를 제거하면 양면테이프가 붙이있다.


로딩블록의 이빨이 난쪽을 백 플레이트와 결합시킨다.


로딩블록위에 메인보드와의 접촉을 위해 양면 테이프를 붙여준다.


백플레이트 장착을 위해, 메인보드에 장착된 클립 서포트는 제거해 준다.


요렇게.


메인보드 뒷면에 백 플레이트를 구멍에 맞춰 결합시킨다.


쿨러가 장착될 옆면에 진동 방지 패드를 붙여준다.

준비가 완료된 쿨러는 잠시 눕혀두고.


동봉된 열전도 그리스를 발라준다.

영감 쿨러엔 주사기형 그리스가 포함되 있었는데 내꺼엔 1회용 그리스가 들어있다 ㅠ.ㅠ


뿌린 그리스를 CPU표면에 골고루 펴준다.


백 플레이트와 방열판을 볼트로 단단히 결합시킨다.


너무 골고루 발랐나.. 그리스가 저렇게 삐질삐질 새어 나온다;


120mm 팬. 저항이 달려있다.

저항을 달면 최저 900, 최고 1350rpm으로 동작하며,

저항을 제거하면 최저 900, 최고 2000rpm으로 동작한다

라고 제품 설명에 나와있다.


팬 고정클립을 사용해 쿨러를 장착하고 커넥터를 메인보드와 연결시킨다.


미뤘던 백패널도 장착했다.

훗. 잘 맞군.

다행히 파워와 간섭도 없고,

쿨러를 약간 상단으로 장착하면 전원부 방열판과 램의 간섭없이 쌍팬 장착도 가능할듯 하다.


장착후 시모스 온도.

28도를 표시하고 있다.

저항을 달면 최대 1350이라더니 1530rpm으로 돌아간다.

뭐여 ㅋㅋ


윈도우 부팅후 온도 체크.


기본 칼리 상태 CPU풀로드 상태에서 30도를 넘어가지 않으며,

아이들시 20~22도를 유지한다.

칼네브 변신후 풀로드 상태에서는 36도를 유지하며,

아이들시 22도 정도를 유지한다.

기본 쿨러 장착때보다 풀로드 상태에서 대략 25~30도 정도의 온도차이를 보여준다.

훗.

이래서 사제쿨러를 쓰는군하~


이제 날잡아서 선정리나 어떻게 좀 해야겠다..;

'Computer > 제품 정보' 카테고리의 다른 글

이엠텍 Black Devil BD530 - 80+  (2) 2010.07.24
U-Board Black  (1) 2010.06.29
잘만 CNPS 10X PERFORMA  (11) 2010.06.27
벤큐 V2420H 개봉기  (5) 2010.06.27
홈플러스 헤드셋 ㅋ  (3) 2010.06.21
NewZen 프라임 영웅 500W V2.3  (1) 2010.06.01
Posted by JHoo.

며칠전 영감 동네 놀러가서 같이 PC방엘 갔다.

거기서 집컴터 쿨러가 너무 왱왱 거려 여름도 오거니, 쿨러 하나 장만 할 셈으로 쿨러를 둘러보고 있었다.

그랬더니 옆에 앉아있던 영감이 이쿨러 마음에 든다며 불타는 구매 욕구를 보였다 ㅋㅋ

뭐한디 바꾸노~?

했는데 담날 바로 질러 버렸다.

3일뒤,

쿨러 설치 못하겠다며 와서 해달랜다..

-_-......

난 완강히 부인했지만,

"교체해주면 쿨러 사준다!"

차를 타고 고속도로를 120K 땡기며 냉킁 달려갔다.

영감이 구매한 쿨러는 가격만 잘만드는

ZALMAN사의 CNPS 9900NT 모델.


원통형의 쿨러로 구리 베이스와 크롬 도금 방열판, 그리고 Green LED를 장착한 쿨러가 달려있다.


다나와 제품정보에서 보는것보다는 훨씬 크다.


상단 파워의 팬 그릴과 간섭이 있어서 돌출된 팬 그릴을 뒤집어서 끼웠다.





확실히 원통형 쿨러가 열은 잘 잡아주는듯 했다.

기본쿨러였을때 온도가 얼마였는지는 잘 모르겠지만,

장착후 풀로드시 온도가 45도를 넘지 않았다.

영감 컴퓨터의 사양은

intel E8400

samsung DDR2 6400 1G * 4

GIGABYTE EX38 - DS4

EVERTOP GeForce 9600 GT 512M

내가 짜맞춘 컴퓨터지만 이정도밖에 생각이 안난다 ㅎ
